Comment la continuité de liaison est-elle testée sur les avions-citernes de carburéacteur ?

Vues : 157     Auteur : Éditeur du site Heure de publication : 2026-08-16 Origine : Site

Renseigner

bouton de partage Facebook
bouton de partage Twitter
bouton de partage de ligne
bouton de partage WeChat
bouton de partage WhatsApp
partager ce bouton de partage

Le transfert de carburant d’aviation comporte de graves enjeux opérationnels et de sécurité. L'accumulation d'électricité statique au cours de ce processus présente un risque considérable, une seule étincelle pouvant entraîner des pertes catastrophiques de vies humaines et d'équipements. Les opérateurs de flotte, les responsables de la conformité à la sécurité et les gestionnaires de terminaux d'aviation doivent garantir une continuité électrique absolue sur tous les composants du navire-citerne. Cette continuité dissipe en toute sécurité les charges statiques avant qu'elles ne puissent enflammer des vapeurs inflammables. Le fait de ne pas vérifier cette continuité entraîne des sanctions réglementaires, des flottes immobilisées et des risques extrêmes pour la sécurité lors des opérations de chargement à haut débit. Les tests de continuité de liaison servent de cadre de diagnostic non négociable utilisé pour valider l'infrastructure de sécurité d'un remorque-citerne à carburéacteur . Nous évaluerons les méthodologies de test, les normes de conformité et les spécifications des équipements nécessaires pour maintenir une sécurité absolue.

  • Seuils de résistance stricts : les tests de continuité de liaison doivent vérifier une résistance électrique de bout en bout inférieure à 10 ohms (et idéalement inférieure à 1 ohm pour les chemins critiques métal-métal) sur l'ensemble de l'assemblage du camion-citerne.

  • Protocoles de test méthodiques : des tests efficaces nécessitent une combinaison d'inspections visuelles quotidiennes et de mesures quantitatives programmées à l'aide d'ohmmètres numériques à faible résistance (DLRO) calibrés et intrinsèquement sûrs utilisant la méthode de test Kelvin à 4 fils.

  • Conformité de qualité aéronautique : le respect de normes telles que API RP 2003, EI 1540 et NFPA 77 est obligatoire pour le transport de carburant aéronautique, établissant des seuils beaucoup plus stricts que la logistique commerciale standard du carburant.

  • Impact sur l'approvisionnement : la spécification de systèmes avancés et intégrés de vérification au sol pendant la phase d'approvisionnement réduit les erreurs humaines, empêche les dépassements de verrouillage de chargement et réduit les risques de maintenance à long terme.

La physique de l’accumulation statique dans le transport de carburant d’aviation

Pourquoi le carburéacteur est très sensible aux charges statiques

Le carburéacteur, en particulier le Jet A et le Jet A-1, présente une conductivité électrique extrêmement faible par rapport aux autres hydrocarbures. Cette faible conductivité fait que le carburant agit comme un énorme accumulateur statique. La conductivité des carburants d'aviation est généralement mesurée en picosiemens par mètre (pS/m). Lorsque la conductivité descend en dessous de 50 pS/m, le carburant conserve les charges électriques pendant des périodes prolongées. La friction du carburant à grande vitesse circulant dans les tuyaux, les microfiltres à haute efficacité et les vannes génère une charge statique importante par séparation des charges. Cette charge s'accumule rapidement à l'intérieur du réservoir lors des opérations de chargement.

Le « temps de relaxation » fait référence à la fenêtre critique requise pour que ces charges statiques se dissipent naturellement. Une liaison physique est absolument nécessaire pour accélérer ce processus de dissipation lors de la manipulation de distillats d’aviation propres. Sans chemin de liaison, la charge s'accumule simplement sur la surface du carburant jusqu'à ce qu'elle se dirige vers le composant métallique mis à la terre le plus proche. De plus, les contraintes de vitesse d’écoulement sont strictement appliquées aux terminaux. Les taux de remplissage initiaux doivent rester limités, généralement à moins de 1 mètre par seconde, jusqu'à ce que le bras de chargement ou la buse d'entrée soit complètement immergé. Cette restriction empêche la génération d'électricité statique causée par les éclaboussures, la buée et les turbulences à l'intérieur du compartiment vide.

Bonding vs Grounding : définir les critères de réussite

La liaison signifie connecter deux objets conducteurs ou plus avec un conducteur à faible résistance. Par exemple, la liaison relie la tuyauterie du support de chargement directement au châssis de la remorque. Cela égalise le potentiel électrique et empêche les étincelles de sauter entre les objets. Si le camion et le support de chargement sont au même potentiel électrique, une étincelle ne peut pas physiquement se produire entre eux. La mise à la terre, ou mise à la terre, signifie connecter le système lié directement à la terre. Cette connexion dissipe en toute sécurité la charge accumulée dans la masse terrestre.

Le critère de réussite de base pour ces systèmes est un chemin conducteur continu et ininterrompu. Ce chemin doit s'étendre de la surface du carburant et des composants internes jusqu'au point de mise à la terre désigné. La résistance électrique mesurée sur l'ensemble de ce trajet doit rester strictement inférieure à 10 ohms. Dans les applications sur le terrain, les ingénieurs ciblent souvent moins de 1 ohm pour les connexions structurelles métal sur métal afin de tenir compte de la dégradation future due à la corrosion ou à l'usure mécanique.

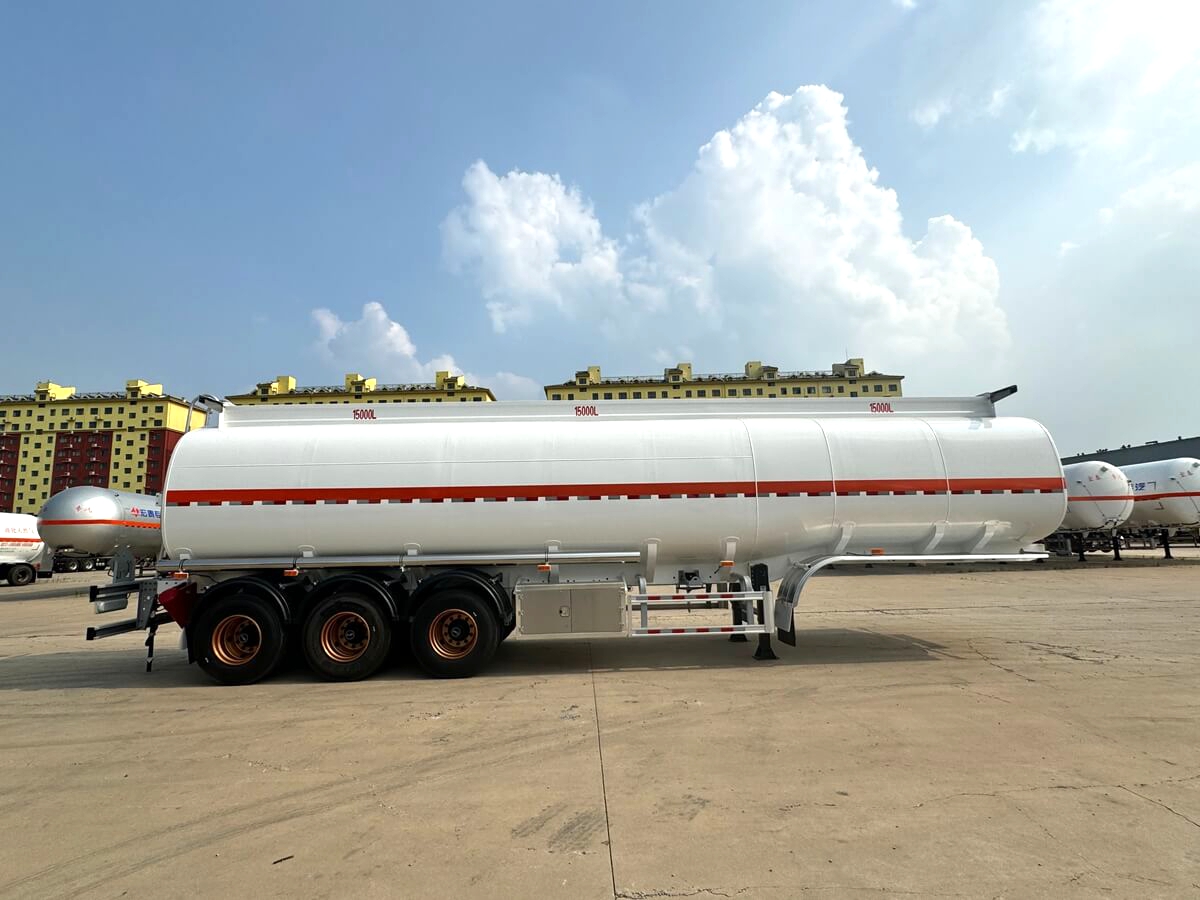

Test de liaison de remorque de bateau-citerne de carburéacteur

Composants de base d'un système de liaison de remorque de pétrolier à réaction

Câbles de liaison, bobines et pinces

Les câbles de liaison nécessitent des spécifications techniques strictes pour survivre aux environnements difficiles des aires de trafic. Ils doivent comporter des âmes toronnées en acier inoxydable ou en cuivre, très visibles et robustes. Une isolation en polyuréthane résistante aux produits chimiques est nécessaire pour protéger le noyau de la dégradation causée par les déversements de carburant, de fluide hydraulique et l'exposition aux UV. Les pinces de liaison exigent des propriétés mécaniques robustes. Ils nécessitent une tension de ressort robuste et des dents en acier trempé ou en alliage de cuivre-béryllium. Ces dents spécialisées sont conçues pour mordre la peinture, la rouille et la saleté de la route afin d'assurer un contact métal sur métal solide.

Les bobines de liaison à enroulement automatique se montent directement sur le châssis de la remorque. Leurs mécanismes de durabilité et de rétraction maintiennent les câbles organisés et protégés contre les dommages physiques pendant le transport. Un ressort de rétraction cassé entraîne souvent le traînage des câbles sur le tarmac, ce qui détruit l'isolation et sectionne les brins conducteurs internes.

Considérations sur les chicanes internes et les camions-citernes à compartiments multiples

Assurer la continuité à travers un le camion-citerne à plusieurs compartiments introduit une complexité significative. Les divisions internes peuvent facilement créer des zones conductrices isolées si elles ne sont pas correctement soudées ou sanglées. Les déflecteurs internes, les plaques anti-surtension, les cloisons et la tuyauterie interne doivent être reliés électriquement à la coque du châssis principal.

Des nœuds de test spécifiques sont nécessaires à l'intérieur et à l'extérieur de chaque compartiment. Les techniciens doivent s’assurer qu’aucun composant métallique isolé et non lié n’existe à l’intérieur du réservoir. Les composants tels que les interrupteurs à flotteur, les capteurs de température et les soupapes de sécurité internes doivent s'intégrer parfaitement dans le réseau lié. Un seul interrupteur à flotteur non lié peut agir comme un condensateur isolé, stockant suffisamment d'énergie pour enflammer l'espace vapeur.

Systèmes de protection contre les débordements et de vérification au sol

Les systèmes électroniques de protection contre les débordements s'intègrent directement aux circuits électroniques de vérification de mise à la terre. Les systèmes utilisant une technologie de thermistance ou optique fournissent des contrôles de continuité automatisés et continus via une connexion intelligente. Ces systèmes fonctionnent comme une barrière de sécurité critique au niveau du rack de chargement. Les vannes de chargement restent verrouillées fermées jusqu'à ce qu'une connexion à la terre solide et à faible résistance soit activement vérifiée par le système terminal. Si la connexion à la terre est perdue ne serait-ce que pendant une fraction de seconde pendant le chargement, le système ferme instantanément les vannes de chargement.

Risques d’isolation électrique du tracteur à la remorque

La sellette d'attelage et le pivot d'attelage jouent un rôle dans la continuité électrique du semi-remorque, mais ils sont totalement insuffisants à eux seuls. La connexion mécanique de la sellette d'attelage est très peu fiable pour la liaison électrique en raison de la forte présence de graisse, de saleté et de corrosion. Ces éléments créent une résistance électrique importante, isolant efficacement la remorque du tracteur.

Des sangles de terre ou des câbles de démarrage dédiés sont absolument nécessaires. Ils doivent relier le châssis du tracteur directement au châssis de la remorque pour contourner la sellette d'attelage à haute résistance. Les techniciens sur le terrain constatent souvent que les camions qui s'appuient uniquement sur le pivot d'attelage pour la mise à la terre échouent lamentablement aux tests de continuité.

Étape par étape : comment tester la continuité de la liaison

Protocoles d'inspection visuelle (quotidienne/pré-opération)

Les opérateurs doivent effectuer des contrôles visuels quotidiens avant le début de toute opération de chargement. Ils doivent inspecter les câbles pour déceler tout effilochage et rechercher les connexions cassées ou desserrées. Vérifier l'usure des dents de serrage et assurer le bon fonctionnement du moulinet sont des étapes obligatoires.

Cependant, les inspections visuelles présentent de sérieuses limites. Ils ne peuvent pas détecter les ruptures internes des brins de cuivre cachées sous l’isolation. Ils ne parviennent pas non plus à identifier les barrières d’isolation de peinture ou l’oxydation à haute résistance cachées à l’intérieur des connexions serties. Un câble peut paraître parfaitement bien à l’extérieur tout en étant complètement sectionné à l’intérieur.

Tests de résistance quantitatifs (maintenance programmée)

Les tests quantitatifs nécessitent un équipement spécialisé et intrinsèquement sûr. Les techniciens doivent utiliser des ohmmètres numériques à faible résistance (DLRO) ou des testeurs de pont Kelvin certifiés ATEX/IECEx. Ces appareils peuvent être utilisés en toute sécurité dans les environnements dangereux de classe I, division 1. La méthode de test Kelvin à 4 fils est essentielle car elle élimine la résistance du fil de la mesure, garantissant ainsi une lecture très précise en microohms.

Les protocoles de chemin de test exigent des contrôles spécifiques et méthodiques. Les techniciens suivent une séquence stricte :

  1. Mesurez la résistance entre les dents de la pince de liaison et le corps du moulinet.

  2. Testez la continuité du corps du moulinet au châssis principal de la remorque.

  3. Prenez des mesures depuis le cadre du châssis jusqu'aux vannes de décharge individuelles, aux coupleurs API et aux conduites de récupération de vapeur.

  4. Vérifiez la continuité du châssis aux chicanes internes et à la coque du réservoir principal.

Alors que la réglementation standard autorise jusqu'à 10 ohms, les opérations de ravitaillement en carburant des avions ciblent strictement moins de 1 ohm pour les connexions structurelles internes métal sur métal. Tout chiffre plus élevé indique une connexion dégradante qui nécessite une maintenance immédiate.

Tests en toute sécurité dans des atmosphères explosives (classifications des zones dangereuses)

Les tests dans des environnements où des vapeurs inflammables peuvent être présentes nécessitent des protocoles de sécurité stricts. Les techniciens doivent purger les zones de test si nécessaire. Ils doivent effectuer des tests de gaz à l’aide d’un détecteur de limite inférieure d’explosivité (LIE) calibré avant d’activer tout appareil électronique. L’utilisation uniquement d’équipements de test certifiés intrinsèquement sûrs empêche tout allumage accidentel pendant le processus de diagnostic. Les multimètres standards d'une quincaillerie sont strictement interdits sur le tarmac.

Fréquence des tests et documentation

Les intervalles standard pour les tests de continuité sont rigoureusement définis. Les contrôles visuels quotidiens des opérateurs constituent la première ligne de défense. Des tests quantitatifs mensuels à l’aide d’ohmmètres calibrés garantissent une conformité continue. Des audits annuels complets, qui incluent l'étalonnage professionnel de tous les équipements de test, sont obligatoires.

Il est crucial de conserver des journaux de maintenance inviolables et vérifiables. Ces journaux sont requis pour les audits de la FAA, du JIG et des réglementations locales et servent à atténuer la responsabilité opérationnelle. Si un incident survient, les enquêteurs exigeront immédiatement les journaux de continuité des liaisons.

Normes de conformité et cadres réglementaires

Directives API, EI et NFPA 77

L'API RP 2003 décrit les exigences spécifiques en matière de protection contre les inflammations dues aux courants statiques, de foudre et vagabonds. Il dicte exactement la manière dont les systèmes de liaison doivent être conçus et testés. La norme 1540 de l'Energy Institute (EI) détaille la conception, la construction, la mise en service, la maintenance et les tests des installations de ravitaillement en carburant pour l'aviation, en collaboration avec la norme EI 1597. La NFPA 77 sert de référence en matière d'évaluation des risques électrostatiques et de détermination de l'efficacité de la liaison et de la mise à la terre dans l'ensemble de l'industrie.

Comparaison des normes entre les types de pétroliers

Les normes aéronautiques sont nettement plus strictes que celles requises pour une norme remorque-citerne à essence ou un remorque citerne diesel . Réutiliser un La remorque-citerne à huile pour carburant d'aviation nécessite une modernisation et une recertification rigoureuses de l'ensemble de son système de liaison pour répondre aux normes de qualité aéronautique.

Les principales différences incluent des niveaux de résistance cibles beaucoup plus faibles, des intervalles de test plus fréquents et l'utilisation obligatoire de systèmes intégrés de vérification au sol propres au secteur du carburéacteur. Une remorque diesel peut passer avec un fil de terre de base, mais une remorque d'aviation nécessite un système entièrement intégré et verrouillé.

Spécifier le bon équipement : compromis en matière d'approvisionnement

Vérification électronique intégrée du sol par rapport aux systèmes manuels

Les systèmes manuels nécessitent des dépenses d’investissement initiales moindres mais dépendent fortement de la diligence de l’opérateur. Ils comportent un risque élevé de défaillance de continuité non détectée en cours d’exploitation. Si une pince se détache pendant le chargement, un système manuel n'arrêtera pas le débit de carburant.

Les systèmes électroniques intégrés exigent un coût initial plus élevé mais fournissent des sécurités intégrées automatisées. Les verrouillages empêchent le chargement sans sol vérifié, ce qui réduit le risque opérationnel et une surveillance continue tout au long du processus de transfert. Les gestionnaires de flotte doivent trouver un équilibre entre les contraintes budgétaires et l'amélioration des profils de sécurité, les réductions potentielles des primes d'assurance et la réduction des risques de responsabilité.

Type de système

Coût initial

Confiance de l'opérateur

Verrouillages de sécurité

Surveillance à mi-opération

Systèmes de collage manuel

Faible

Haut

Aucun

Non

Systèmes électroniques intégrés

Haut

Faible

Automatisé

Continu

Évolutivité et standardisation de la flotte

La standardisation du matériel de mise à la terre et de mise à la terre sur l’ensemble d’une flotte offre des avantages opérationnels significatifs. Il simplifie la formation des techniciens en maintenance et garantit la compatibilité des équipements de test standardisés. La gestion des pièces de rechange devient très efficace lorsque toutes les remorques utilisent exactement les mêmes configurations de pinces et de bobines. Les techniciens n'ont pas besoin de deviner quel ressort de remplacement ou quelle longueur de câble est requis pour une unité spécifique.

Risques de mise en œuvre et réalités de la maintenance

Points de défaillance courants dans les circuits de liaison

Les points de défaillance fréquents affectent les circuits de liaison mal entretenus. Les brins de fil cassés à l’intérieur des gaines de protection des câbles sont courants en raison de la flexion et de la traction constantes. Les pinces robustes perdent fréquemment la tension du ressort avec le temps, réduisant ainsi la force de morsure nécessaire pour pénétrer dans la peinture. Les connexions de roulement au centre du moulinet succombent souvent à la corrosion, brisant le chemin électrique entre la bobine rotative et le support fixe.

La « fausse continuité » présente un énorme risque caché. Un câble endommagé peut temporairement entrer en contact lors d'un test physique statique dans la baie de maintenance. Cependant, il perd sa connexion en raison des vibrations ou du vent lors des opérations de chargement à haut débit sur le tablier. Cette panne intermittente est incroyablement dangereuse et difficile à diagnostiquer sans une surveillance électronique continue.

Dégradation de l'environnement et stratégies d'atténuation

Les environnements difficiles sur les aires de trafic des aéroports accélèrent la dégradation des équipements. Les produits chimiques de dégivrage, l’air salin côtier, l’exposition extrême aux UV et les grandes variations de température détruisent rapidement les composants standards. Des stratégies d’atténuation concrètes sont nécessaires pour maintenir les flottes opérationnelles.

  • Spécifiez la quincaillerie en acier inoxydable 316 résistant à la corrosion pour toutes les connexions exposées.

  • Mettez en œuvre des lavages d’entretien préventifs stricts pour éliminer les produits chimiques corrosifs des pistes.

  • Utilisez des nœuds de test scellés et résistants aux intempéries pour protéger les points de mesure sensibles de la pénétration de l'humidité.

  • Appliquez de la graisse diélectrique sur toutes les connexions filetées pendant l'assemblage.

Conclusion

  • Effectuez un audit physique immédiat des équipements et des câbles de mise à la terre actuels de la flotte à l'aide d'un ohmmètre à 4 fils.

  • Mettez à niveau les kits d'outils de maintenance pour inclure des ohmmètres de test numériques à faible résistance à sécurité intrinsèque pour tous les techniciens de terrain.

  • Examinez la documentation de conformité API et NFPA directement avec vos équipes d’ingénierie et de maintenance pour garantir l’alignement.

  • Standardisez les pinces et les bobines de liaison sur toutes les remorques actives pour rationaliser la maintenance et l’inventaire des pièces.

FAQ

Q : Quelle est la résistance maximale acceptable pour la continuité de liaison sur une remorque-citerne de carburéacteur ?

R : La résistance maximale acceptable est strictement inférieure à 10 ohms sur l’ensemble de l’assemblage. Cependant, les normes aéronautiques recommandent fortement de cibler moins de 1 ohm pour les connexions structurelles internes critiques métal sur métal afin de garantir une sécurité maximale.

Q : À quelle fréquence la continuité de la liaison doit-elle être testée ?

R : Les opérateurs doivent effectuer des inspections visuelles quotidiennement avant le début de toute opération. Des tests de résistance quantitatifs à l’aide d’ohmmètres calibrés doivent être effectués mensuellement. Des audits complets et un étalonnage des équipements sont requis chaque année.

Q : Un multimètre standard peut-il être utilisé pour les tests de continuité ?

R : Non. Les multimètres standards ne sont pas intrinsèquement sûrs et ne peuvent pas mesurer avec précision les micro-ohms. Les techniciens doivent utiliser des ohmmètres numériques à faible résistance certifiés ATEX/IECEx en utilisant la méthode de test Kelvin à 4 fils.

Q : Pourquoi la connexion de la sellette d'attelage est-elle insuffisante pour la mise à la terre ?

R : La connexion mécanique de la sellette d'attelage est très peu fiable pour la liaison électrique. La graisse, la saleté et la corrosion créent une résistance électrique importante, nécessitant des sangles de terre dédiées entre le tracteur et la remorque.

Q : Qu’est-ce qui cause l’accumulation d’électricité statique dans le carburant d’aviation ?

R : Le carburéacteur a une conductivité électrique extrêmement faible. Un écoulement à grande vitesse à travers les tuyaux, les filtres et les vannes génère une friction, provoquant une séparation et une accumulation rapides des charges statiques dans le réservoir.

Q : Qu'est-ce qu'un système électronique de vérification au sol ?

R : Il s'agit d'un système de sécurité automatisé qui surveille en permanence la connexion à la terre. Il se verrouille avec les vannes de chargement, empêchant le transfert de carburant jusqu'à ce qu'une masse solide et à faible résistance soit activement vérifiée.
